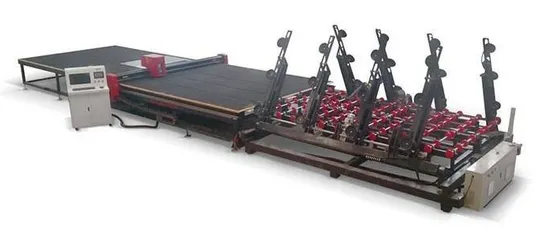

自動ローディング破壊 CNC ガラス切断テーブル ライン

基本情報

アフターサービス	30年
対角精度	≤±0.30mm/M
切断橋の加速	≧ 3.0m/平方メートル
直線平行度	≤±0.25mm/M
切削工具の加速度	≥ 6.0m/平方メートル
カッティングヘッドの精度	≤±0.2mm
切削工具の速度	≥160m/分
ガラスの厚さ	3-19mm
転送速度	0～40m/分（調整可能）
ガラスのロードサイクル	40～90秒（調整可能）
最小ガラスサイズ	1500*1500mm
最大ガラスサイズ	4200*2800mm
輸送パッケージ	容器
仕様	カスタム
商標	トヨク
起源	中国
HSコード	8464901100
生産能力	500000セット

製品説明

TYR-4228 全自動ガラス切断機生産ライン

機械構成:
TYR-4228 全自動ガラス投入機TYR-4228 全自動CNCガラス切断機TYR-4228 エアクッションガラスブレイクマシン
機械仕様:
1. TYR-4228 全自動ガラスダブルアームおよびシングルポジションローディングマシン1.1 装置システム: メインフレーム/走行システム/搬送システム/真空吸着システム/機械旋盤システム/高圧および低圧制御システム/プログラム制御システム1。 2 機械部品: 1) ターニングホイールチェーン: 高精度強化タイプ 2) トランスファーアイドラーホイール: PU 3) 真空吸引カップ: 二重吸収構造 4) トランスファー/ターニングモーター: 台湾 CPG モーター 5) 真空ポンプ: PUXU (中国ドイツ) )1.3 電気要素。 1) PLC コントローラ: Inovance 2) トランスデューサ: Inovance 3) 制御ケーブル: 高柔軟性シールド制御ケーブル 4) コンタクタ: Schneider 5) 空気圧部品: 台湾 Airtac 、SMC1.4 技術パラメータ: 1) 最大ガラス サイズ: 4200*2800最小ガラスサイズ: 1500*1500(左側) 2) ガラス厚さ:3-19mm 3) ガラスローディングサイクル: 40-90s (調整可能) 4) 搬送速度: 0-40m/min (調整可能) 5) 最大ラック深さ: 700mm 6) 積載重量: 900KG 7) 片側アーム数量: 4 個 8) 各アーム真空吸盤数量: 3 個 9) 積載アーム: ダブルアーム 10) 作業位置: シングルポジション 11) 電源 (取り付け): 380V/50HZ 12) 設置電力: 8KW 13) 圧縮空気: 0.3Mpa-0.5Mpa 14) 真空圧力: -70 ~-90Kpa 2. 技術情報2.1 主な紹介: 自動ガラスローディングマシン 非常に頑丈なフレーム構造で、信頼性の高い真空停電時のガラスの落下を防ぐベンチュリ真空装置を備えたシステム設計。 ローディングアームは電気モーターによって駆動されました。長期の信頼性と簡単なスペアパーツの入手を保証する高品質の認定コンポーネントです。モジュラー設計により、将来的により多くのステーションにアップグレードできます。2.2 技術的説明 1) 旋削モード: 機械旋削、高速、安定した動作、ガラスの厚さ 3 ～ 19 mm を積載します。 複線回転伝動チェーンを使用して組み立てられており、伝動プロセスの安全性と信頼性を確保します。 2) 回転角度: 95 度から 98 度まで調整可能。 3) ラックの奥行き: 特殊な接続ロッド格納式機構、吸盤は 150 mm 前方に移動し、ラックの奥行きは 700 mm で、さまざまな種類のガラスラックに対応できます。 4) 誘導システム: 安全な操作を確保するための 2 セットの光電センサー。 5) ローラーバー: 同期リフトを確保し、ガラス片を安全に分離するための特別なコネクティングロッド格納式機構。6) 吸引システム: 導入された二重層吸引、強力な吸収。7) 吸引カップ制御: 各カップには制御するための独立したエアバルブがあります。 、作業カップの量を簡単かつ自由に選択できます。 8) リフトおよびローディングシステム: 貼り付きによりガラスが損傷した場合に備えて、ガラスを積み込む前にガラスを持ち上げます。9) 警報システム: この機械には警報付属品があり、自己検査システムと赤と緑の警報ボタンが付いています。 10) 操作モード: 機械には 2 種類の制御モード (自動と手動) があります。11) 操作画面: カラー LCD タッチ スクリーン インターフェイス12) パラメータ設定: 投入順序とガラス数量はデジタル情報で自動的に設定できます。 2. TYR-4228 全自動ガラス切断機2.1 技術パラメータ: 最大ガラスサイズ: 4200*2800 ガラス厚さ: 3-19mm 総重量: 2.5T2.2 切断パラメータ: 直線平行度: ≤±0.25mm/m 対角線精度: ≤±0.30mm/m 切削ブリッジ速度: 0-160m/min 切削ブリッジ加速度: ≥ 3.0m/s² 切削工具速度: ≥ 160m/min 切削工具加速度: ≥ 6.0m/s² ベルト伝達速度: ≥ 40m/最小カッティングヘッド精度: ≤±0.2mm2.3 電源: 電源 (設置): 380V/50HZ 設置電力: 8KW 圧縮空気: 0.6Mpa2.4 装置性能 装置フレーム: 精度を保証し、形状を維持します。 切削工具エプロン：切削ヘッドは360度回転できます。 テーブルトップ: HDF ボード フェルト: 滑らかで帯電防止性のフェルト切削油: 空気圧入力オイルが自動的に、切削と油が同期搬送システム: 同期ベルト搬送が自動的に行われます。 2.5 機械部品: テーブルトップ: HDF ラック: KHK 転写ベルト: Barbieri 切断砥石: ドイツ Bohle2.6 電気部品: Microsoft Windows インターフェイス 電圧: 380V/50HZ、変圧器を装備。 モーター：日本安川電機製サーバーモーター アプローチスイッチ：SN コントロールカード：イタリア輸入（イタリアOPTIMAソフトウェアと一致） 主要電気部品：日本IDECリレー、シュナイダーACコンタクター 空気比例弁：日本SMC2.7 ソフトウェア イタリア輸入切断・最適化ソフトウェア 最適化ソフトウェアERPシステムとの連携も可能です。 切断位置制限 能力自動計算 2,000以上の切断形状データベース。 (操作が簡単です) AUTO CAD描画ソフトとのマッチング。最適化ソフトウェアは切断ソフトと直接使用できます。自動キャリブレーション機能により、切断精度を確保します。切断ルート選択機能により、最適な切断速度を確保します。切断圧力を自動的に、速く、正確に調整します。異なる形状を切断する場合、切断圧力を自動的に調整し、迅速な切断効果を確保します。自動原点位置の検索と設定が可能です。 操作入力：キーボードとマウス、中国語または英語のインターフェース。形状スキャン：さまざまな形状をポイントツーポイントでスキャンし、CAD図面に転送します。最適化ソフトウェア：切断サイズをカジュアルに組み合わせて注文し、最適な切断ソリューションを出力し、切断効率を向上させます。 最適化後の手動修正により、切削稼働率が向上します。最適化された圧力と速度：パターン、直線、曲線、内曲線と外曲線の始点と終点、加速セクションとブレーキセクションに応じて、最適な圧力と速度を調整できます。形状データベース: データベースはさまざまな種類の形状に利用できます。形状の最適化: サイズ変更、回転、移動、データベース内でスムーズに結合します。操作インターフェイス: 中国語または英語インターフェイス、多くの種類の言語をサポートします。ドリル位置: ドリル位置の前置位置切断ヘッド保護: 機械的保護機能により、衝突の可能性を回避します。形状切断: 直線、斜線、および任意の形状を自動的に切断します。搬送ベルト: モーター駆動ベルトを直接切断機に切断ガラスを搬送します。トラベル保護: 機械的および最大限の移動保護を保護するための電気二重保護。切断圧力調整: 切断圧力調整はキーボードで直接調整でき、手動操作は必要ありません。3. TYR-4228 ガラス破壊機3.1 技術パラメータ: テーブル トップ サイズ: 4200×2800 mm テーブル トップ高さ: 900 ± 30 mm エア ファンの数量: 1 個 (独立したスイッチ制御)3.2。 主なコンポーネント テーブルトップ表面: ファイバーおよびウールフェルト テーブルトップ: HDF バー: 2 個の水平レベル 1 個の垂直レベル スペアパーツリスト: Welcome to Contact Us for A Quotation!
